简介

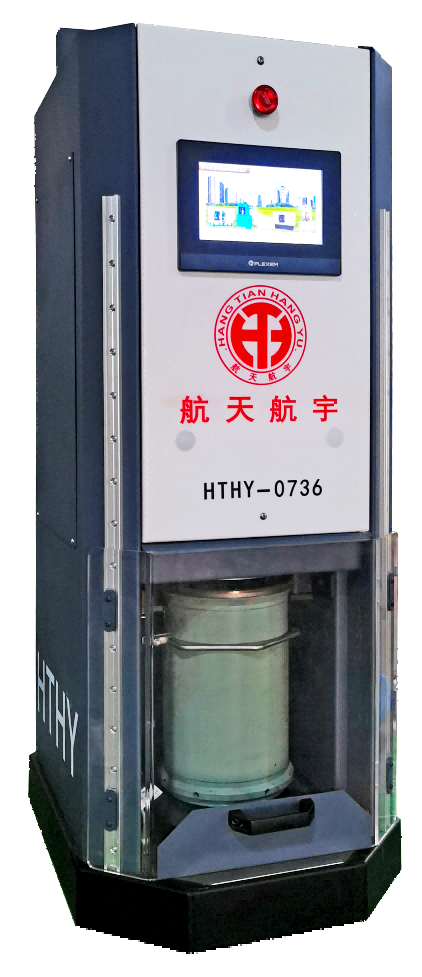

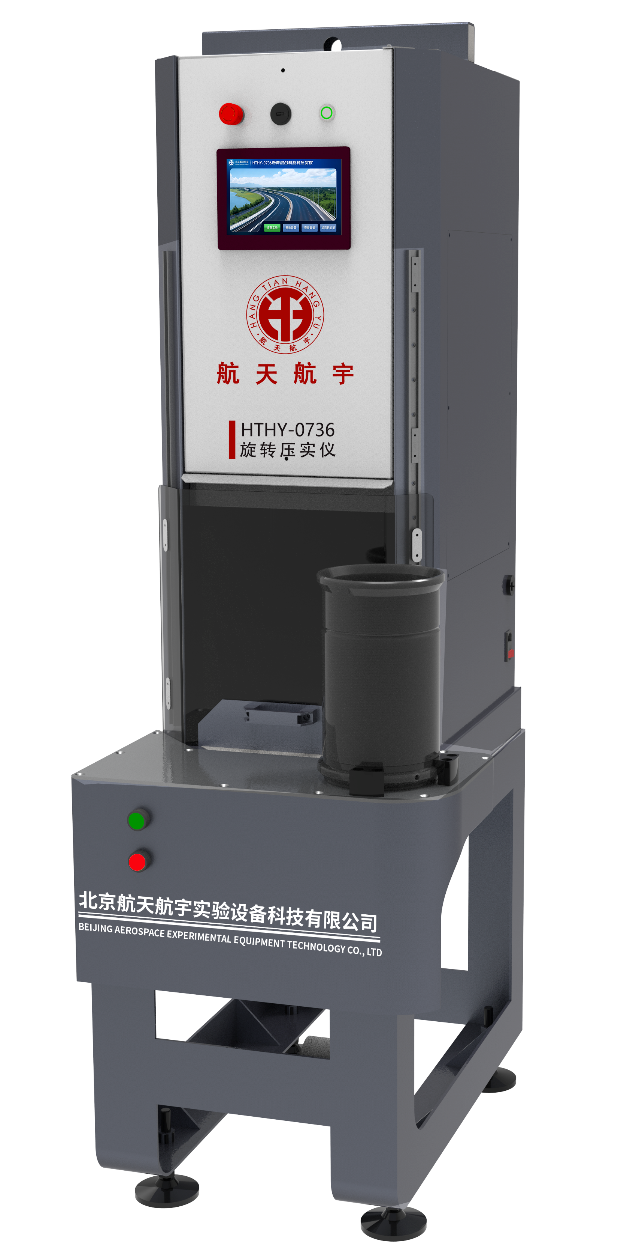

HTHY-0736旋转压实仪是一款采用旋转压实法成型圆柱体沥青混合料试件的设备，试件可用于测试沥青混合料的各项性能。该设备采用电动加载的方式，压实过程中试件同时受到压头竖直向下的压力和试模倾斜旋转产生的剪切力，从而模拟和再现铺路过程中的现场压实条件，确保被测试件的压实质量。试件内部集料排列结构与实际路面具有高度一致性，测试数据可有效指导配合比设计和施工质量控制，特别适用于Superpave、SMA等新型沥青混合料的研发与验证。
满足规范： JTG 3410 T0736 AASHT312 EN 12697-31 ASTM D6925
设备特点
高刚性与轻量化设计：
- 采用高刚度结构钢框架，在保证设备稳定性和抗变形能力的同时，实现重量优化，是移动实验室或空间受限环境的理想选择。
精确可控的旋转压实过程：
- 压力控制：采用同轴高精度压力传感器（±0.1%FS）进行控制，确保竖直压实力的准确性与稳定性。
- 角度控制：内旋转角 在 0.7°至1.4°范围内连续可调，满足不同标准要求（出厂默认设置为16°）。
- 行程控制：可精确控制压实高度或压实圈数。
优异的可靠性与重复性：
- 坚固的设计、精密的控制和优质的部件共同保证了设备在长期连续运行和大量样品测试中的高可靠性与测试结果的重复性。
清洁安静的电动驱动：
- 采用高性能电动作动器，仅需标准单相电源供电，彻底摒弃笨重、嘈杂的外置空压机，显著降低运行噪音，改善实验室环境。
直观的人机交互：
- 7英寸工业级触摸屏：提供清晰、灵敏的操作界面。

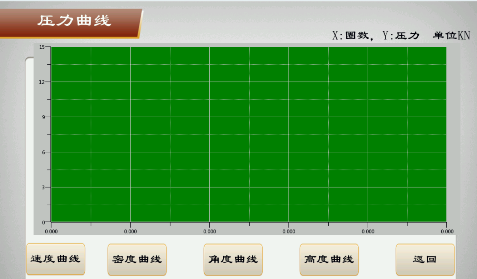

- 实时数据可视化：在压实过程中实时动态显示相关曲线，如“压力-圈数”、“高度-圈数”便于即时监控和过程分析。
- 数据记录与导出：完整记录数据，支持USB导出用于后续分析。
便捷安全的操作：
- 透明玻璃门：便于观察压实过程，同时确保操作安全，可滑动方便快速装卸试模。
设备参数
| 加载方式 | 电动 | 压力传感器量程 | 0~30kN |
| 最大加载能力 | 25kN | 压力传感器精度 | ±0.1%FS |
| 试件尺寸 | • φ150mmx(90~200)mm
• φ100mmx(90~125)mm |
试验停止条件 | • 试件高度停止
• 压实圈数停止 |
| 旋转速度 | 30r/min | 最大旋转次数 | 999次 |
| 内旋转角范围 | 0.7°~1.4°，出厂设置1.16° | 数据导出 | USB |
| 电源要求 | 220V±10V 50Hz | 整机功率 | 1200W |
| 外形尺寸 | 450x615x1140（mm） | 重量 | 100kg |
设备附件

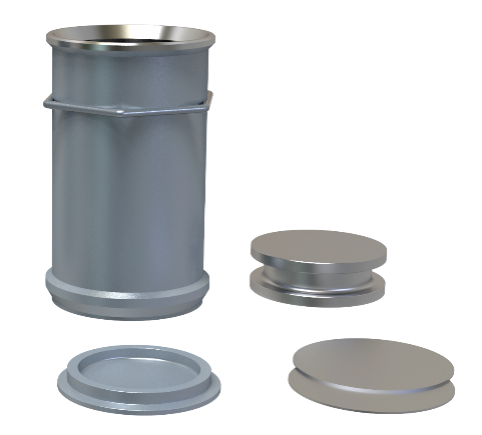

直径150mm试模组件（标配）

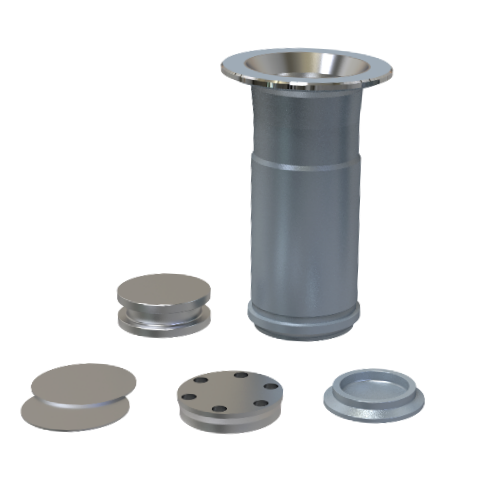

直径100mm试模组件（选配）

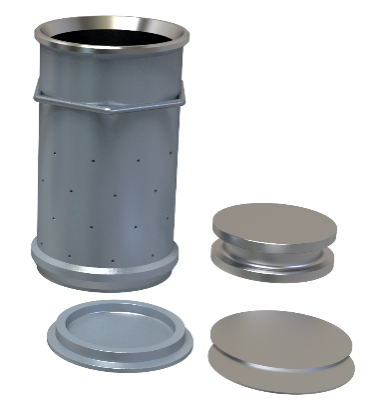

φ150mm透水试模组件（选配）

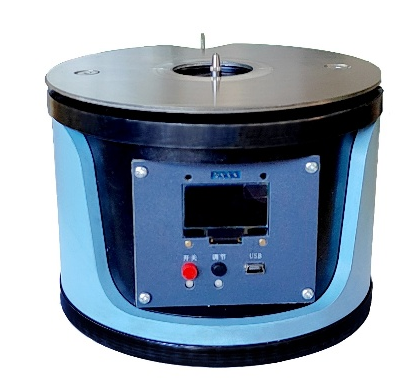

HYBD-2角度标定器（选配）
